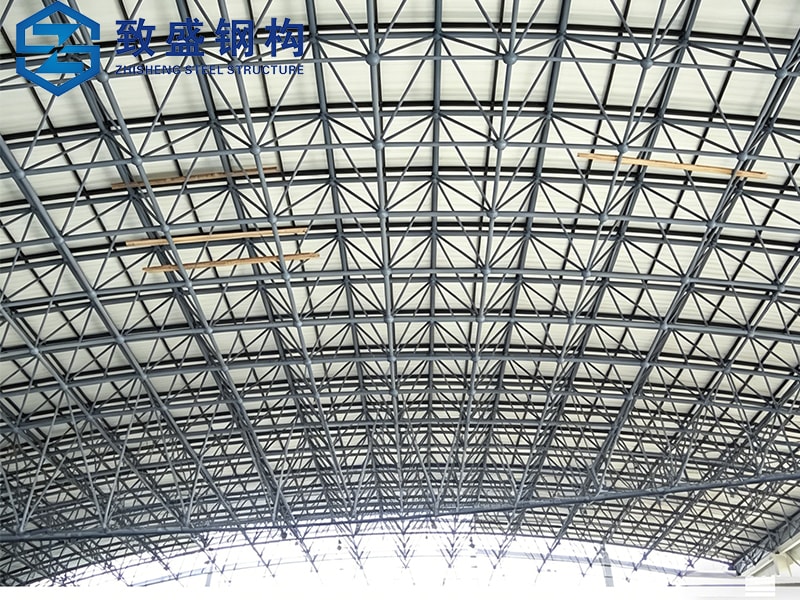

건축 구조물용 고하중 철골 트러스

고강도 철제 트러스는 산업 건물, 창고, 경기장 및 대형 구조물에 안정적인 구조적 지지력을 제공합니다. 뛰어난 하중 지지력, 내진성 및 긴 수명을 자랑하며, 정밀한 제작과 신뢰할 수 있는 용접으로 안전하고 안정적인 성능을 보장합니다.

저희에게 연락하세요 왓츠앱

제품 상세 정보

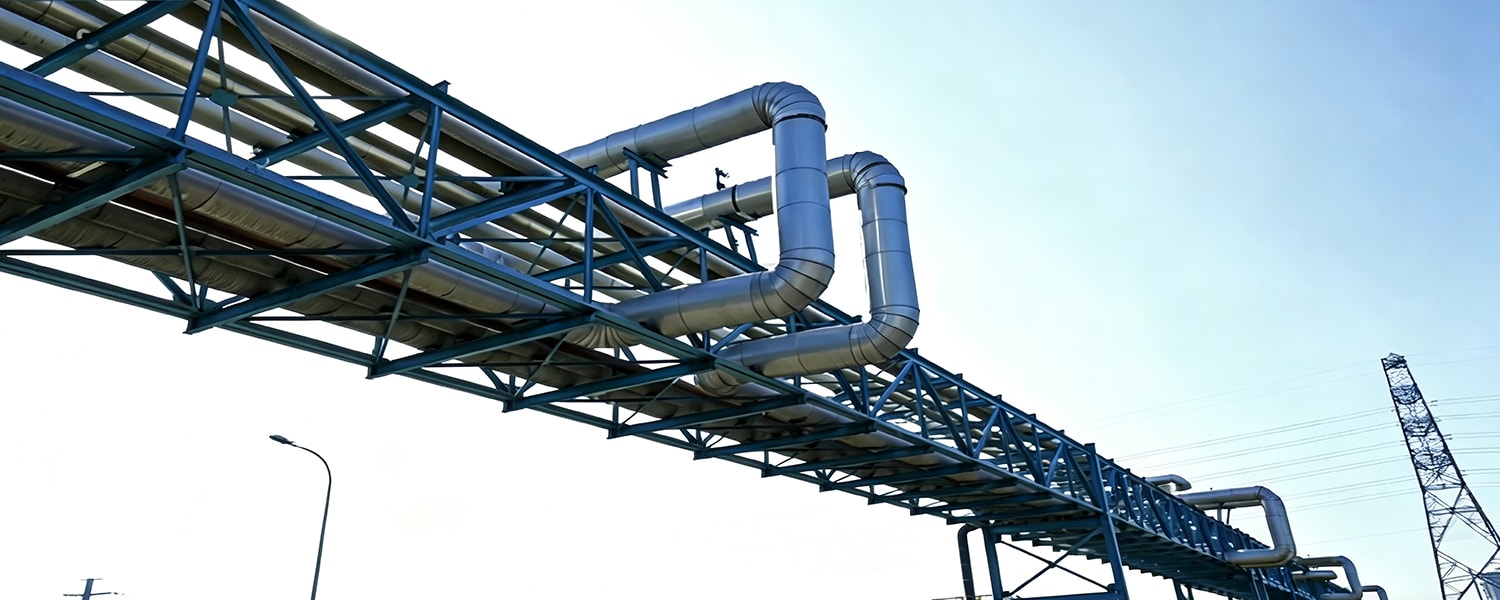

신속 설치 조립식 금속 건물 철골 구조 철골 구조물 창고 제품 설명 (1)

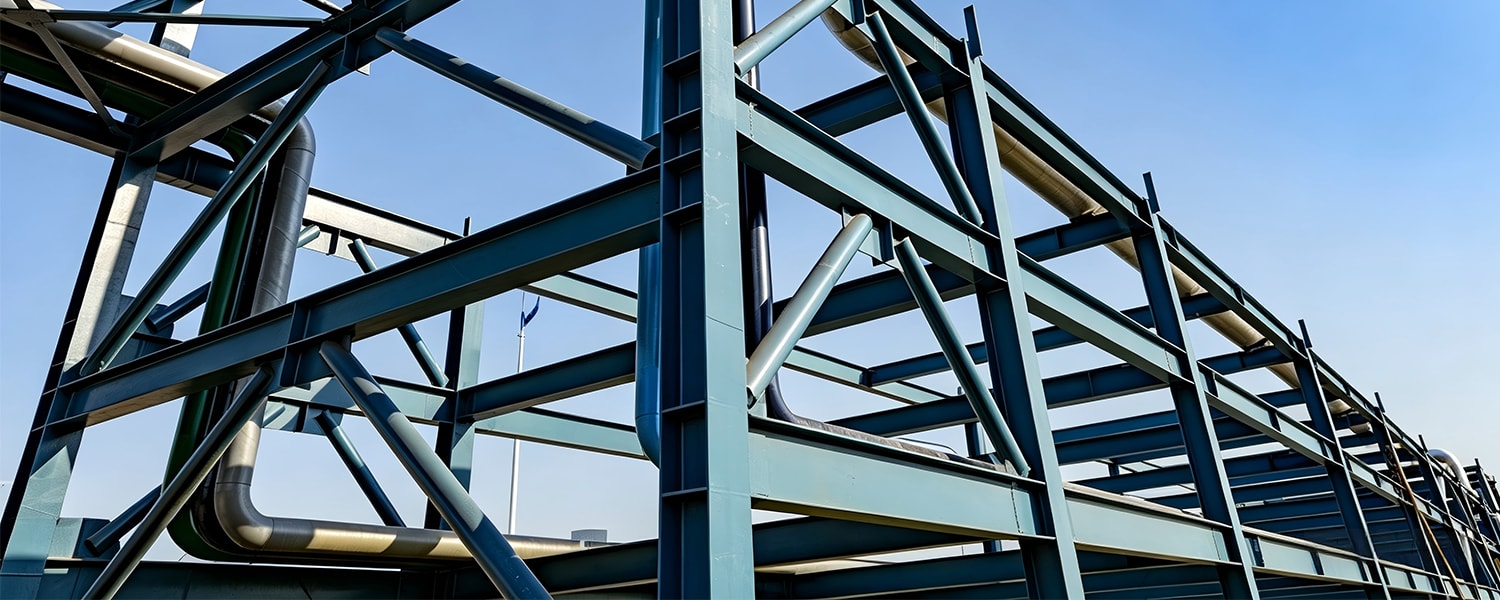

저비용 산업용 철골구조 공장 조립식 금속 프레임 구조 건축 제품 설명 (4)

제품 설명

당사의 철골 트러스는 상부 부재, 하부 부재 및 웨브 부재(수직 및 대각선 부재)로 구성된 삼각형 구조의 엔지니어링 프레임워크 시스템입니다. 이러한 기하학적 구조는 상부 부재에는 압축력을, 하부 부재에는 인장력을 효율적으로 전달하여 기존의 보를 사용하기에는 너무 무겁거나 비용이 많이 드는 장경간 지붕 구조물에 이상적입니다.

고강도 Q355B 강철 단면(앵글 바, 중공 단면 또는 용접 H형강)으로 제작되는 각 트러스는 정밀한 절단, 펀칭, 지그 조립 및 용접 공정을 거칩니다. 모든 용접부는 육안 및 초음파 검사를 통해 결함이 없는지 확인합니다. 완성된 트러스에는 다층 부식 방지 시스템이 적용됩니다. 쇼트 블라스팅 후 프라이머 코팅, 에폭시 중간 코팅, 폴리우레탄 상도 코팅(총 건조막 두께 ≥ 120μm) 순으로 처리됩니다. 부식성이 강한 환경에서는 용융 아연 도금도 가능합니다.

견고한 웨브 거더와 달리, 당사의 강철 트러스는 중간 기둥 없이 최대 60미터의 스팬을 구현하면서 강철 소비량을 25~35% 절감합니다. 개방형 웨브 설계로 구조물 내부에 HVAC 덕트, 전기 배관 및 스프링클러 시스템을 쉽게 설치할 수 있습니다. 트러스 세그먼트는 현장에서 볼트 또는 용접으로 조립되며, 접합판과 고강도 볼트를 사용하여 신속하게 조립할 수 있습니다.

당사는 구조 분석, 현지 규정에 따른 풍하중 및 적설하중 계산, 시공 도면 작성 등 완벽한 엔지니어링 서비스를 제공합니다. 당사의 철골 트러스는 최소한의 자중으로 넓은 면적을 덮는 데 가장 경제적인 솔루션입니다.

목	세부
제품명	맞춤형 포털 프레임 철골 구조 창고/작업장/격납고
주요 철골 구조	용접된 강철 빔과 기둥
보조 프레임	용융 아연 도금 도리, 강철 버팀대, 타이 바, 니 버팀대, 모서리 덮개 등
지붕 패널	유리섬유 샌드위치 패널 (선택 사양: 암면 샌드위치 패널, 폴리우레탄 샌드위치 패널, 골판형 강판)
벽 패널	유리섬유 샌드위치 패널 / 골형 강판
연결 모드	고강도 볼트 연결 + 부분 용접
유 로드	원형 강관(용융 아연 도금 표면 처리)
무릎 보호대	앵글강(아연 도금/도장 표면)
중괄호	원형봉/앵글강
도어 구성	롤러 셔터 도어(대형 화물 출입용) / 출입문(인원 출입용)
창 구성	고정창 / 미닫이창
환기 시스템	지붕 환풍기(자연 환기) / 측면 벽 환기창
설계 매개변수	프로젝트 현장 규모, 하중 용량, 현지 건축 법규 및 고객의 기능적 요구 사항에 따라 맞춤 제작됩니다.

제품 특징

1. 삼각형 구조 – 본질적으로 안정적이며 축하중 전달에 효율적입니다.

2. 최대 60m의 기둥 없는 내부 공간 – 창고 및 경기장에 적합
솔리드 빔보다 3.25~35% 가벼워 기초 공사 및 운송 비용을 절감합니다.

4. 개방형 웹 설계 – MEP 시스템(덕트, 파이프, 케이블)이 통과할 수 있도록 설계
5. 공장 사전 용접 접합부 – 일관된 품질과 치수 정확도 보장

6. 지진 및 풍하중 최적화 – 반복 하중 하에서의 연성 거동
7. 다양한 표면 처리 옵션 – 도장, 아연 도금

볼트 구멍 사전 뚫림 – 고강도 볼트를 사용한 신속한 현장 조립
